项目概述

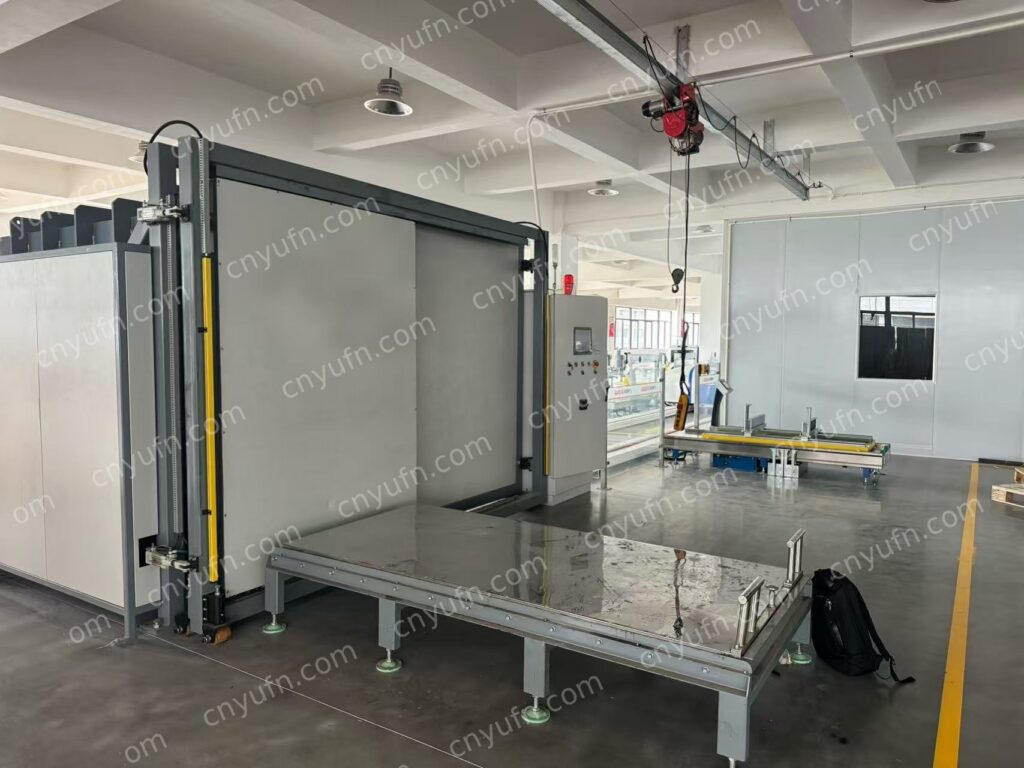

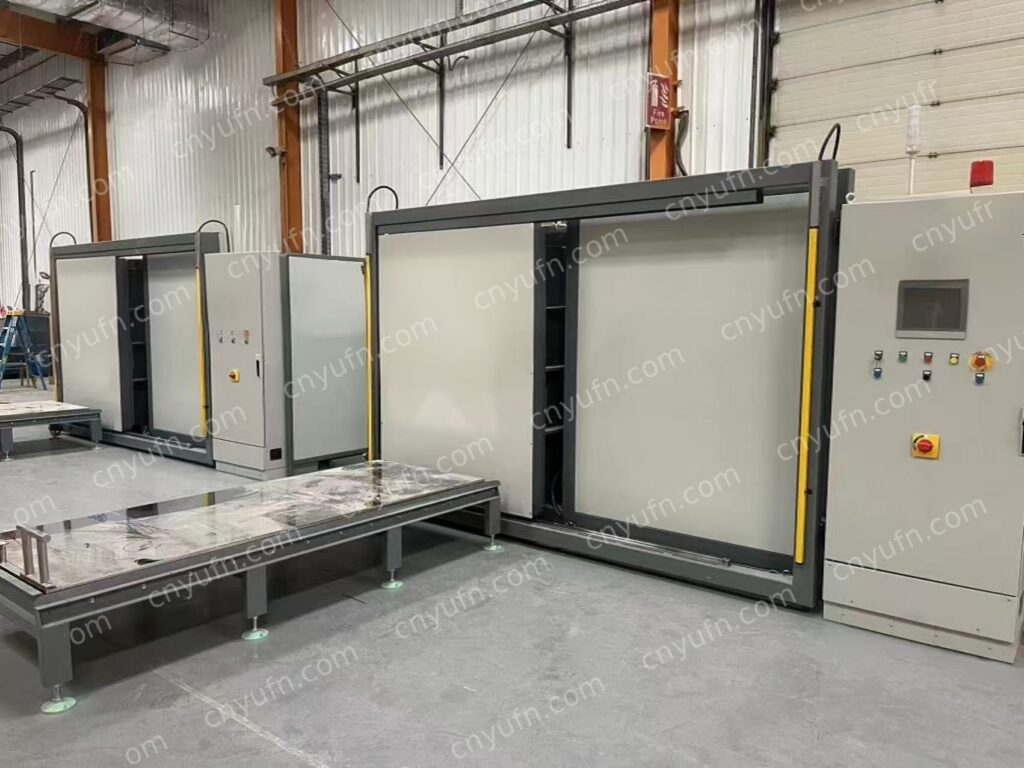

本案例聚焦环网柜气箱、环保柜气箱和中压开关设备气密性检测。图片展示了用于气箱和密封箱体的氦检漏设备形态，适合需要批量检测、稳定出厂质量和面向海外客户展示工厂能力的制造企业。
氦检漏设备通常用于对密封腔体、焊接箱体、气箱、阀体、管路和绝缘件装配后的密封结构进行泄漏率检测。对中压开关设备、环网柜、充气柜和环保柜制造企业来说，气箱是否可靠密封直接关系到产品长期运行稳定性、售后风险和海外客户信任。台州昱峰智能装备有限公司在规划氦检漏设备、环网柜气箱氦检漏系统和充气柜气箱检漏工位时，会把产品尺寸、焊缝位置、测试节拍、真空腔体、安全门、夹具定位、标准漏孔校准、数据记录和返修路径一起考虑，帮助客户把原本依赖经验的检漏动作转化为稳定、可复核、可展示的质量控制流程。
客户常见痛点
客户常见问题是气箱产品型号多、焊接和装配位置复杂、测试节拍要求稳定，而传统人工检漏难以兼顾效率、灵敏度和记录完整性。
很多电力设备工厂早期会依赖水检、保压观察、肥皂水、人工经验或零散的检漏工具来判断密封状态。这些方法在样件阶段可以作为辅助，但面对批量交付、海外验厂和稳定质保时，问题会逐渐显现。第一，微小泄漏不一定在短时间保压中显现，等产品交付后才暴露会带来更高售后成本。第二，焊缝、套管、法兰、密封圈和接头位置多，人工检查容易漏点，检测结果也难以量化。第三，如果没有统一的泄漏率判定标准和测试记录，质量团队很难追溯是哪一批、哪一个工位、哪一种工艺导致问题。第四，海外买家通常会关注气箱密封测试方式、测试数据和工厂质量控制能力，检漏流程越清晰，供应商越容易获得信任。
昱峰方案设计
昱峰建议将氦检漏工位作为气箱生产线的关键质量节点：前端保证焊接和清洗质量，中段通过真空箱氦检漏判断泄漏率，后端将合格产品进入装配或下线流程，异常产品进入返修路径。
昱峰会先根据产品结构判断适合的检漏方式。对气箱、焊接箱体和密封腔体，常见方案是使用真空腔体配合氦质谱检漏仪进行整体泄漏率判定；对局部焊缝、法兰和接头位置，可以结合喷氦或嗅探方式进行定位复核；对不同尺寸产品，可以通过可调工装、定位夹具和分区密封结构提高换型效率。设备层面通常包含真空箱、真空泵组、氦质谱检漏仪、压力传感器、标准漏孔、PLC 控制、HMI 操作界面、安全联锁、测试数据记录和异常报警。对于需要向海外客户展示制造能力的企业，测试界面、测试报告、工位标识和现场视频也应同步规划。
关键检测逻辑
氦检漏的价值在于将泄漏判断从“看起来没有问题”变成“有明确泄漏率结果”。设备工作时，系统先让产品或测试腔体进入指定状态，等待背景值稳定，再通过氦气作为示踪气体进行检测。氦气在空气中背景含量低、分子小、扩散快，适合发现细小泄漏通道。氦质谱检漏仪能够对氦气信号进行识别，从而判断泄漏率是否超过设定阈值。实际生产中，客户不一定需要追求实验室级别的极限灵敏度，更重要的是把产品要求、节拍、误判风险、复测流程和数据保存结合起来，形成适合批量制造的检漏标准。
解决客户痛点的关键价值
该工位能让客户把气箱密封检测做成可管理流程：每台产品有测试结果，每个异常有复测路径，每次客户验厂都能看到清晰、专业的质量控制节点。
一套设计合理的氦检漏设备可以帮助客户减少漏检和误判，提高气箱密封质量的一致性。对生产管理团队来说，标准化检漏工位可以让员工按照统一步骤操作，减少“不同师傅不同判断”的问题。对质量团队来说，泄漏率数据、测试时间、产品编号和异常记录可以作为追溯依据。对销售团队来说，稳定的检漏设备和清晰的现场流程能成为海外客户验厂、远程沟通和项目投标时的重要证明。对售后团队来说，前端检漏更可靠，后续因密封问题产生的返修和投诉就会明显减少。
推荐配置
| 模块 | 建议配置 |
|---|---|
| 检测方法 | 按产品结构选择真空箱法、氦质谱检漏、局部喷氦、充氦保压或嗅探复核 |
| 核心设备 | 氦质谱检漏仪、真空腔体、真空泵组、标准漏孔、压力控制、PLC 与 HMI |
| 关键工艺 | 抽真空、背景值稳定、充氦或喷氦、泄漏率判定、数据记录、异常复测 |
| 适用产品 | 环网柜气箱、充气柜、环保柜、焊接箱体、密封腔体、绝缘件装配后的密封结构 |
| 后续升级 | 条码绑定、测试报告、拍照留档、MES 对接、远程诊断和批次质量追溯 |
适合哪些企业
适合环网柜制造商、环保柜制造商、中压开关设备工厂、气箱焊接生产线、密封腔体生产线和需要提高出口验厂形象的企业。
如果企业正在生产环网柜气箱、SF6 或环保气体绝缘开关设备、充气柜、环保柜、焊接密封箱体、套管组件或其他需要气密性保证的产品，就适合评估氦检漏设备。尤其是准备做出口、客户审厂、批量交付或提升质保能力的企业，建议尽早把检漏工位作为整线质量控制的一部分，而不是在最终出货前临时补检。对不同阶段的工厂，可以先建立独立检漏站，再逐步与上游焊接、清洗、装配、下线和数据系统连接。
采购建议
采购氦检漏设备时，建议客户提前准备产品图纸、最大尺寸、重量范围、测试面、焊缝分布、允许泄漏率、目标节拍、是否需要充氦、是否需要真空箱、是否需要自动上下料、厂房气源电源条件和计划出口市场。供应商只有理解产品结构和真实测试要求，才能判断腔体尺寸、泵组能力、工装形式、标准漏孔配置和操作流程。不要只比较设备外观或单台价格，应重点关注检漏稳定性、换型便利性、数据记录能力、安全联锁、维护方式和后续服务。
质量控制与长期维护
氦检漏设备长期稳定运行，需要定期检查真空泵、密封条、阀组、过滤器、管路接头、压力传感器、氦质谱检漏仪状态和标准漏孔有效性。操作人员应避免在测试区随意释放大量氦气，防止背景值过高影响判断。工厂应建立点检表、校准记录、异常复测流程和设备保养计划。对于出口型工厂，建议准备英文操作说明、检漏流程图、测试记录样例和验收视频，这些资料能让海外买家更直观地理解工厂的质量控制能力。
项目总结
对环网柜和环保柜制造企业来说，气箱密封检测越标准，产品交付越稳定。将氦检漏工位嵌入生产流程，可以让泄漏率判定、异常复测、质量追溯和客户展示形成闭环。
